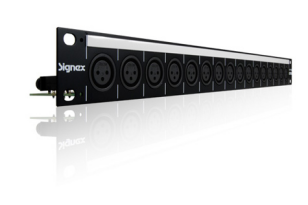

XLR Panel前部有一排16公母头3XLR插座,后部可搭配6.35mmA-gauge插头或direct-solder终端。XLR插座安装于PCB上,座身采用尼龙材质。母头触头采用分支设计,确保了较高的接触压力。母头XLR插座采用非封闭设计,但可以匹配母线连接器和公头插座。

特色:

*1U机架尺寸里含16个输入和输出口

*Direct solder 1/4" Jack后置终端

*支持均衡或不均衡的立体声信号

*支持额外后置线缆的Lacing Bar Kit

*插座指定用滑入条

*可匹配没有特殊引线的插入点

规格:

前置插座:

* CPX16MT / MJ - 一排16公头 XLR 插座

* CPX16FT / FJ - 一排16母头XLR 插座

后置终端

* CPX16FJ / MJ - 一排16, 1/4"三孔插座, A gauge

* CPX16FT / MT - Direct solder连接

尺寸(宽xx深)(mm

* CPX16FJ / MJ - 483 x 45 x 68mm

* CPX16FT / MT - 483 x 45 x 60mm

净重

* CPX16MJ - 610g

* CPX16FJ - 620g

* CPX16MT - 520g

* CPX16FT - 530g

常规

开关触头电阻<0.03 Ohm

开关触头寿命>10,000次操作

V小支架开口尺寸:442m

配件

* 1pk (10) 识别卡(ICP440)

* 1pk (100) 尼龙扎带 (CTP100) (CPX16FT/ MT)
